產品名稱：
* 當前數據是根據早期文檔輸入，可能存在缺少或誤差，如需了解更詳細資料請添加客服微信獲取，歡迎定制

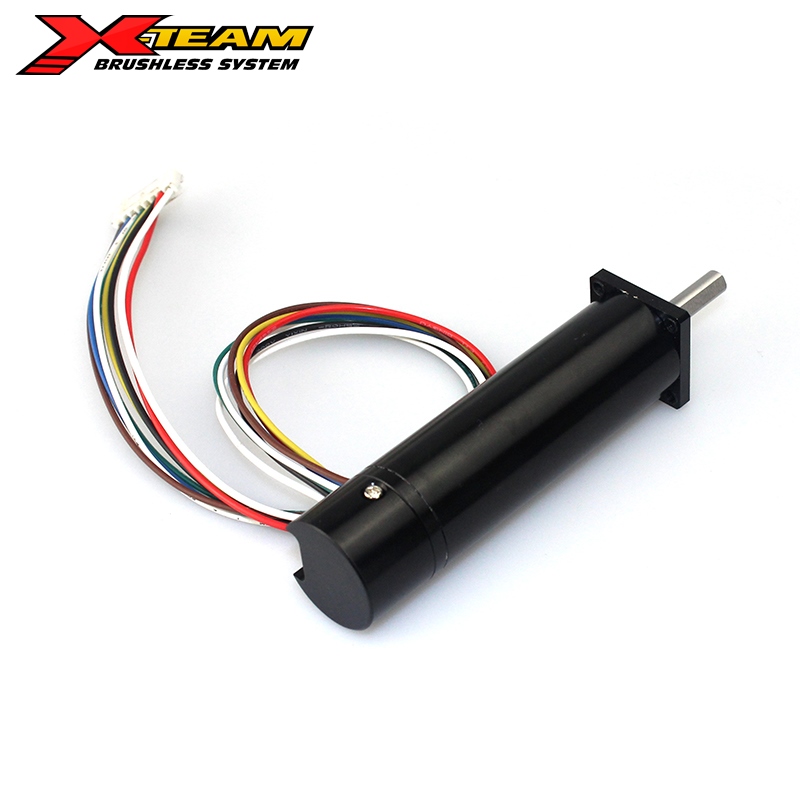

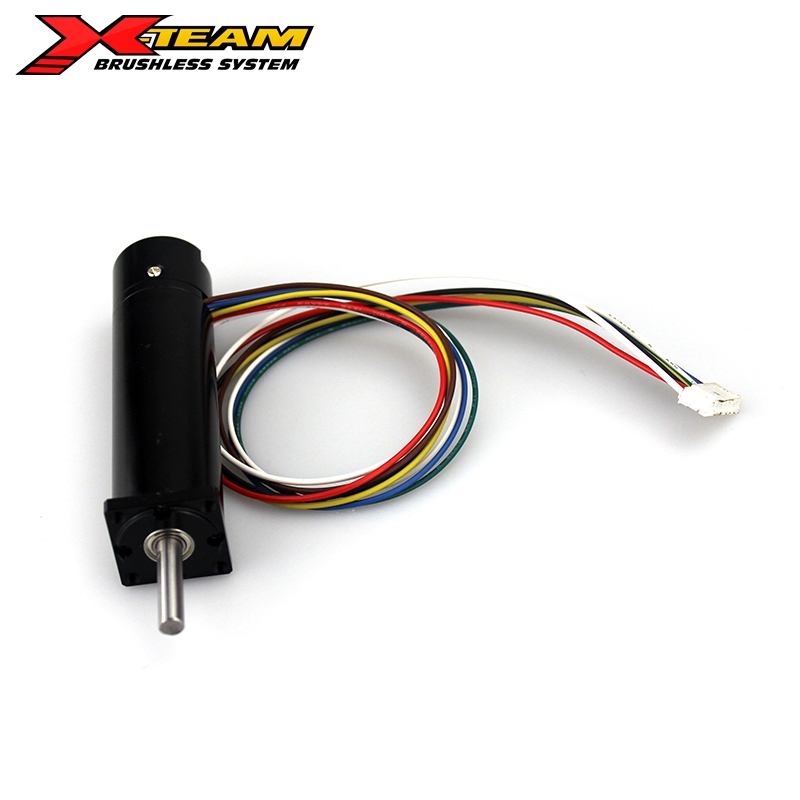

2266-640KV 空心杯無刷電機
產品型號：2266-640KV
產品分類：無刷電機
感應類型：有感電機
轉子類型：內轉子電機
電壓：無 ~ 24 ~ 無 V
電流：0.5 ~ 2.25 ~ 18.5 A
功率：無 ~ 65 ~ 112.34 W
效率：51.16 ~ 無 ~ 81.6 %
轉速：7550 ~ 13400 ~ 15100 rpm
扭矩：無 ~ 0.032 ~ 0.3 N·m
推力：無 ~ 無 ~ 無 KG
拉力：無 ~ 無 ~ 無 KG
KV值：640 KV
重量：139 G / 0.139 KG
尺寸：22 & 68 ~ 88 mm
應用領域：
產品簡介：
